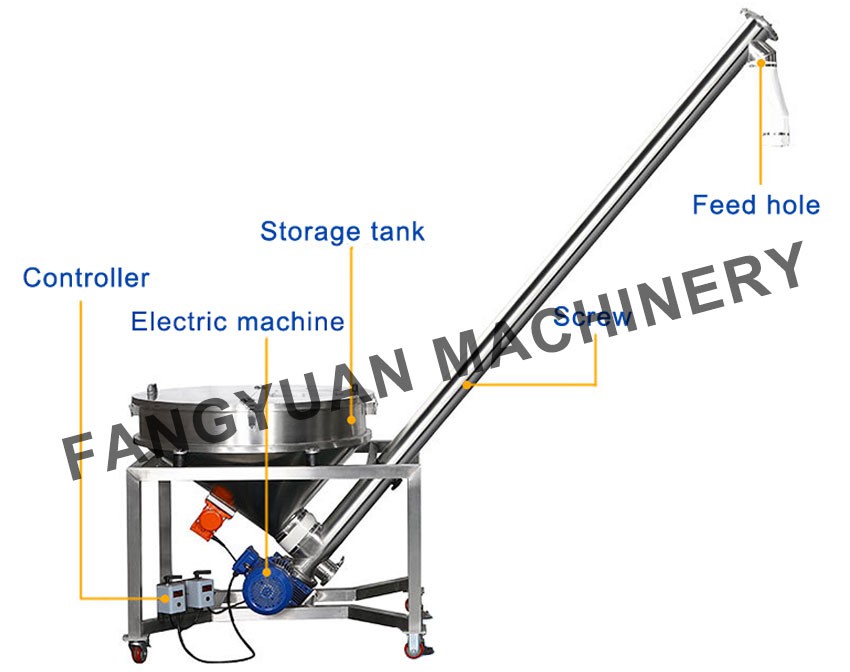

스크류 피더는 산업 생산의 자동 생산 라인에서 널리 사용되는 일반적인 재료 운반 장비입니다. 주로 모터, 나사, 공급 포트, 배출 포트, 전송 장치 지지 프레임 및 기타 구성 요소로 구성됩니다. 다음은 스크류 피더의 내부 구조에 대해 자세히 소개합니다.
1. 모터: 스크류 피더의 모터는 핵심 구성 요소 중 하나이며 주로 스크류의 회전 운동을 담당합니다. 모터는 일반적으로 스크류 피더의 한쪽에 장착되며 전송 장치를 통해 스크류에 연결됩니다. 모터의 동력은 스크류 피더의 사용에 따라 달라지며, 스크류 피더의 사양에 따라 필요한 모터 동력도 다릅니다.
2. 나사 : 나사는 나사 공급 기계의 주요 작동 부분이며 내부 구조는 일반적으로 나선형 시트와 샤프트로 구성되는 나선형 나사이며 나선형 시트는 축을 따라 고르게 분포됩니다. 스크류의 직경과 피치는 재료의 운반 능력을 결정하며 일반적으로 재료의 특성과 생산 요구에 따라 선택됩니다.
3. 공급 포트: 스크류 피더의 공급 포트는 일반적으로 나사의 한쪽 끝에 위치하며 재료를 나선형 챔버에 넣는 데 사용됩니다. 피드포트는 일반적으로 개방형으로 설계되며, 입상재료의 경우 직경이 큰 원형 피드포트, 리본소재의 경우 직사각형 피드포트 등 소재의 특성에 따라 적절한 피드포트 형태를 선택할 수 있습니다. .
4. 배출 포트: 스크류 피더의 배출 포트는 일반적으로 나사의 다른 쪽 끝에 위치하며 나선형 챔버에서 재료를 배출하는 데 사용됩니다. 토출구는 일반적으로 개구부를 갖도록 설계되며, 입상물은 직경이 큰 원형 토출구, 리본재는 직사각형 토출구 등 재질의 특성에 따라 적절한 토출구 형태를 선택할 수 있습니다.
5. 전달 장치: 전달 장치는 모터의 회전 운동을 나사에 전달하는 데 사용되는 나사 공급 기계의 중요한 부분입니다. 일반적인 전달 장치에는 벨트 구동, 체인 구동 및 기어 구동 등이 포함되며 스크류 피더의 사용 요구 사항 및 작업 환경에 따라 선택이 결정됩니다.
6 지지 프레임: 지지 프레임은 스크류 피더의 베어링 부분으로 전체 장비의 무게를 지지하고 안정성을 유지하는 역할을 합니다. 지지 프레임은 일반적으로 강철로 만들어지며 작동 중에 스크류 피더가 변형되거나 흔들리지 않도록 충분한 강도와 안정성을 가지고 있습니다.
스크류 피더의 내부 구조는 작고 합리적이며 다양한 구성 요소가 긴밀하게 조정되어 재료를 효율적으로 운반합니다. 스크류의 회전 운동을 구동하는 모터를 통해 재료는 공급 포트에서 스크류 캐비티로 들어가고 스크류 시트를 밀어서 배출 포트로 점차 이동하고 최종적으로 스크류 공급을 배출합니다. 기계는 간단한 구조, 쉬운 조작, 큰 운반 용량의 특성을 가지며 건축 자재, 화학 산업, 야금, 광업 및 기타 산업의 생산 공정에서 널리 사용됩니다. 합리적인 설계와 적절한 자재 선택을 통해 다양한 자재의 운송 요구 사항을 충족하고 생산 효율성을 향상시킬 수 있습니다.
